1. iX7NH 서보 Driver 형명 표기 방법

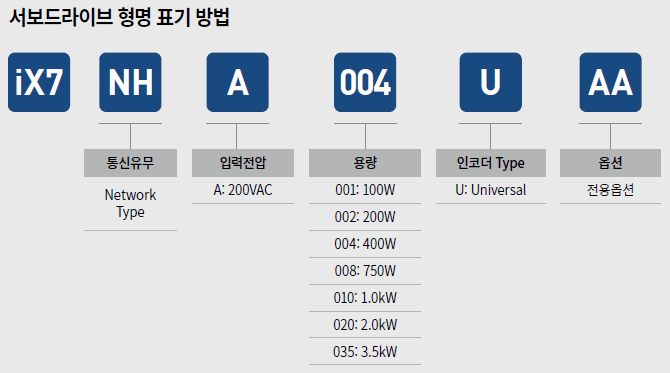

iX7NH 서보 Driver 형명 표기 방법 iX7NHA001U iX7NHA002U iX7NHA004U iX7NHA008U iX7NHA010U iX7NHA020U iX7NHA035UiX7NH 서보 Driver iX7NHA001U iX7NHA002U iX7NHA004U iX7NHA008U iX7NHA010U iX7NHA020U iX7NHA035U

 2. iX7NH 시리즈 서보 Driver 특장점

차세대 EtherCAT 통신 지령 Type iX7NH

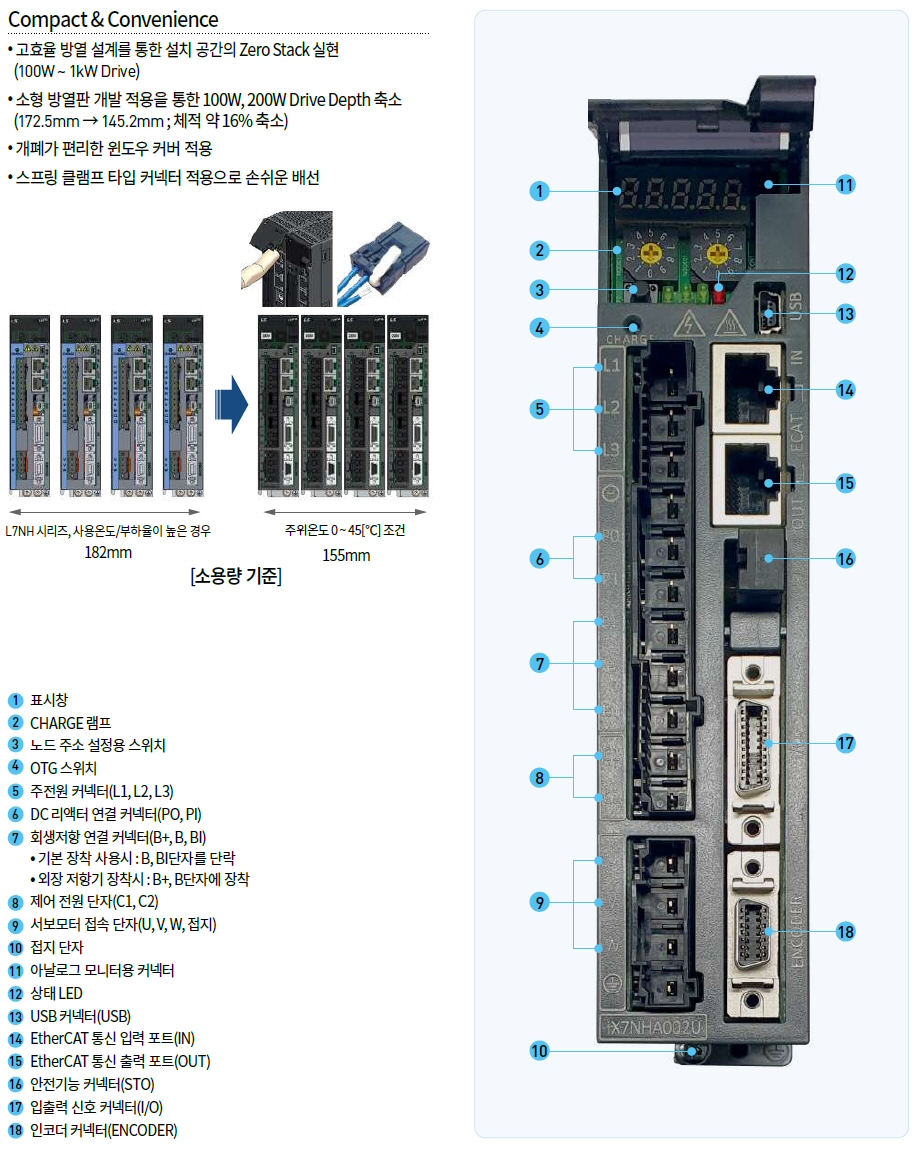

효율적인 공간 활용, 편리한 사용 • 고효율 방열 설계를 통한 설치 공간의 Zero Stack 실현- 100W ~ 1kW Drive • 소형 방열판 개발 적용을 통한 100W, 200W Drive Depth 축소 - 172.5mm → 145.2mm ; 체적 약 16% 축소 • 개폐가 편리한 윈도우 커버 적용 • 손쉬운 배선을 위한 스프링 클램프 타입 커넥터 적용

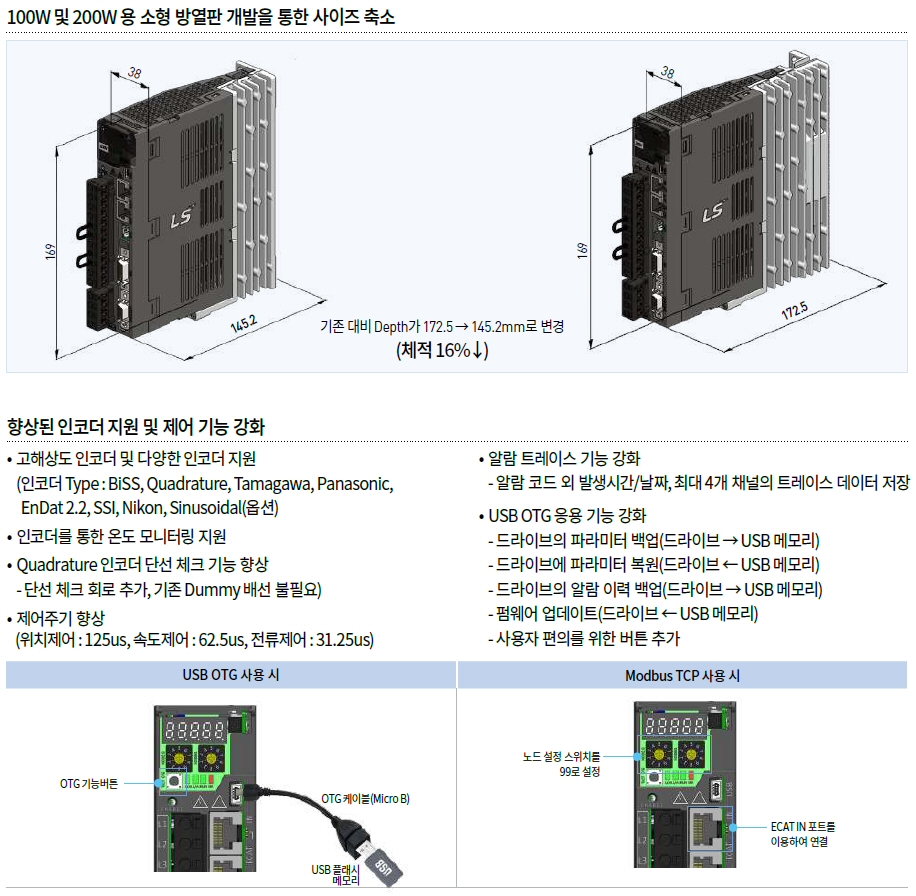

다양한 인코더, 강화된 제어 기능 • 고해상도 인코더 및 다양한 인코더 지원 - 인코더 Type : BiSS, Quadrature, Tamagawa, Panasonic, EnDat 2.2, SSI, Nikon,Sinusoidal(옵션) • 인코더를 통한 온도 모니터링 지원 • Quadrature 인코더 단선 체크 기능 향상 - 단선 체크 회로 추가, 기존 Dummy 배선 불필요 • 제어주기 향상 - 위치제어 : 125us, 속도제어 : 62.5us, 전류제어 : 31.25us • 알람 트레이스 기능 강화 - 알람 코드 외 발생시간/날짜, 최대 4개 채널의 트레이스 데이터 저장 • USB OTG 응용 기능 강화 - 드라이브 파라미터 백업, 복원 (드라이브 ↔ USB 메모리) - 드라이브의 알람 이력 백업(드라이브 → USB 메모리) - 펌웨어 업데이트(드라이브 ← USB 메모리)

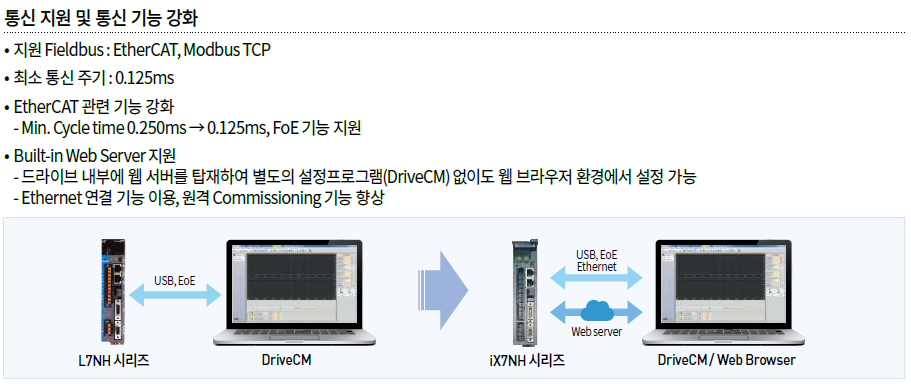

빠르고 다양해진 통신 • 지원 Fieldbus : EtherCAT, Modbus TCP • 최소 통신 주기 : 0.125ms • EtherCAT 관련 기능 강화 - Min. Cycle time 0.250ms → 0.125ms, FoE 기능 지원 • Built-in Web Server 지원 - 드라이브 내부에 웹 서버를 탑재하여 별도의 설정프로그램(DriveCM) 없이도 웹 브라우저 환경에서 설정 가능 - Ethernet 연결 기능 이용, 원격 Commissioning 기능 향상


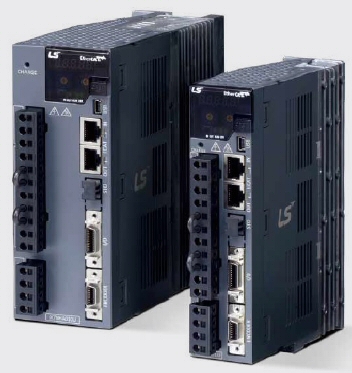

 3. 차세대 EtherCAT 통신 지령 Type iX7NH 서보 Driver

• 고해상도 인코더 및 다양한 인코더 지원
 - 인코더 Type : BiSS, Quadrature, Tamagawa, Panasonic, EnDat 2.2, SSI, Nikon,Sinusoidal(옵션)
• 지원 Fieldbus : EtherCAT, Modbus TCP
• 최소 통신 주기 : 0.125ms
• EtherCAT 관련 기능 강화
- Min. Cycle time 0.250ms → 0.125ms, FoE 기능 지원

 4. iX7NH 서보 Drive 제품특성

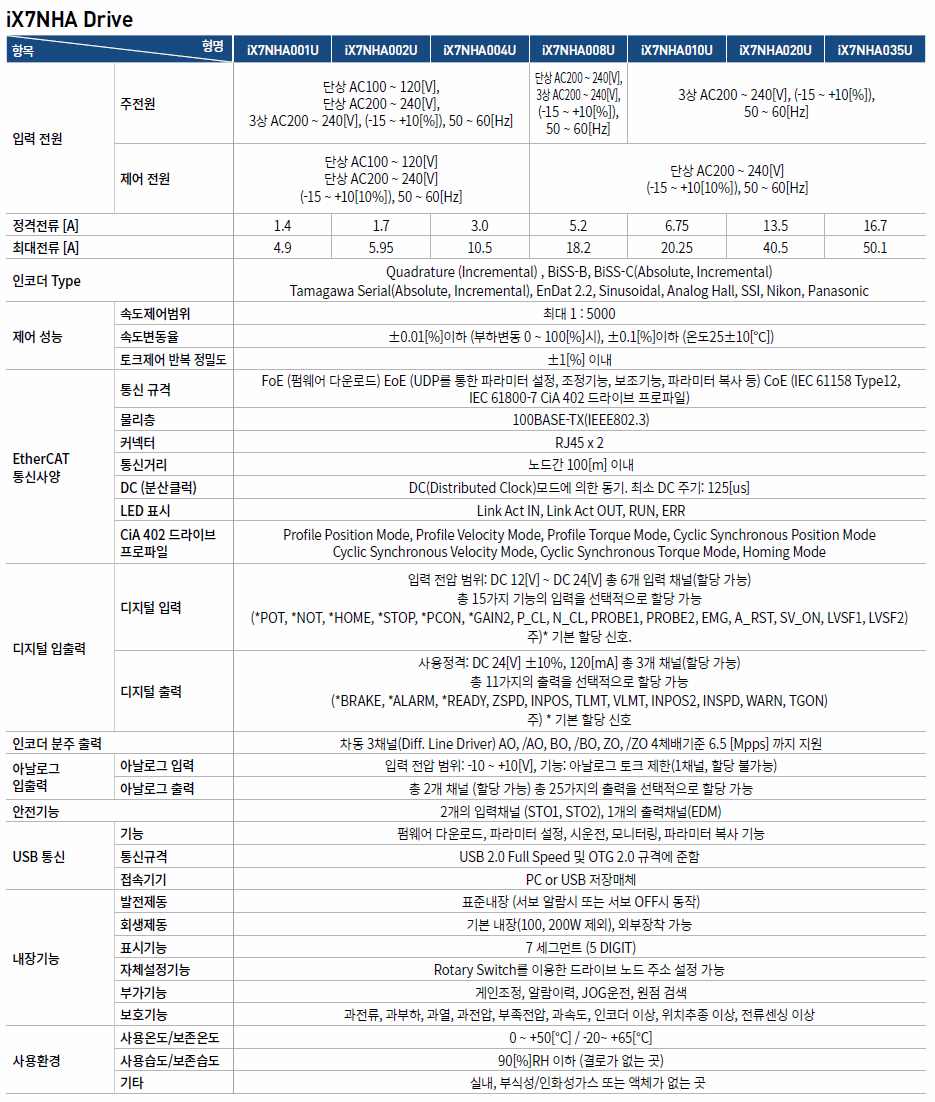

iX7NH 서보 Drive 제품특성 iX7NHA001U iX7NHA002U iX7NHA004U iX7NHA008U iX7NHA010U iX7NHA020U iX7NHA035U

 5. iX7NH 서보 Driver 외형도

iX7NHA001U iX7NHA002U [중량 : 0.8Kg]

iX7NHA004U [중량 : 1.0Kg]

iX7NHA 서보 Driver 외형도 iX7NHA001U iX7NHA002U [중량 : 0.8Kg]

iX7NHA 서보 Driver 외형도 iX7NHA004U [중량 : 1.0Kg]

iX7NHA008U iX7NHA010U [중량 : 1.6Kg(냉각팬 포함)]

iX7NHA020U iX7NHA035U [중량 : 2.4Kg(냉각팬 포함)]

iX7NHA 서보 Driver 외형도 iX7NHA008U iX7NHA010U [중량 : 1.6Kg(냉각팬 포함)]

iX7NHA 서보 Driver 외형도iX7NHA020U iX7NHA035U [중량 : 2.4Kg(냉각팬 포함)]





 6. iX7NH 서보 Driver CAD(2D,3D)

iX7NHA001U

iX7NHA002U

iX7NHA004U

iX7NHA008U

iX7NHA010U

iX7NHA020U

iX7NHA035U


2D 3D 2D 3D 2D 3D 2D 3D 2D 3D 2D 3D 2D 3D
iX7NHA001U 외형도 2D iX7NHA001U 외형도 3D iX7NHA002U 외형도 2D iX7NHA002U 외형도 3D iX7NHA004U 외형도 2D iX7NHA004U 외형도 3D iX7NHA008U 외형도 2D iX7NHA008U 외형도 3D iX7NHA010U 외형도 2D iX7NHA010U 외형도 3D iX7NHA020U 외형도 2D iX7NHA020U 외형도 3D iX7NHA035U 외형도 2D iX7NHA035U 외형도 3D
